氣流分級機原理介紹
物料經喂料系統投入主機后，在強大分級渦旋力作用下粗細粉分離。達到粒度要求的細粉方可通過臥式分級輪進入細粉捕集系統。粗粉及少量團聚細粉降至二次進風處，此處的粗粉分散器產生螺 旋離心上升氣流對物料進行強烈沖洗，粗細粉分離。細粉隨上升氣流進入分級區; 粗粉降至一次進風處再次接受一次進風氣流的 強烈沖洗，純凈的粗粉經主機下的電動排料閥排出。
氣流分級機分級優勢
? 清除夾帶的細粉或粗粉，精確分級界限和切割頂點
? 系統負壓運行，無粉塵外泄，無積料死角，清洗徹底
? 變頻調速保證均勻喂料，羅茨風機確保流場穩定
? 系統始終保持穩定運行，無需每次開機重調操作參數
? 分級效率高：95% 以上，牛頓分級效率η：60~95%
? 配合粉碎機工作，最佳物料循環和精度
? 處理量系列化：10~20000 kg/h, 生產d97≤10μm產品時，處理量可達到3300 kg/h（以重鈣為例）。
? 臥式高速小直徑分級渦輪嚴格控制大顆粒
? 運用人機工程學原理，操作維護和調試方便快捷
FJJ系列氣流分級機選型參數對照表
|
Model
|
FJJ-1.5
|
FJJ-2
|
FJJ-3
|
FJJ-3.5
|
FJJ-4
|
FJJ-3153
|
FJJ-3154
|
FJJ-13156
|
|
產品粒徑D97
|
5--100
|
5-150
|
6-150
|
|
處理量kg/h
|
8-55
|
20-120
|
50-1800
|
100-2000/每增加一個分級轉子產量增一倍
|
|
最高轉速r/min
|
12000
|
8000
|
6000
|
4000
|
|
分級輪功率kw
|
3
|
4
|
7.5
|
7.5
|
15
|
15*3
|
15*4
|
15*6
|
|
風機功率kw
|
7.5
|
15
|
18.5
|
22
|
37
|
110
|
132
|
220
|
|
過濾面積㎡
|
10
|
16
|
30
|
42
|
52
|
180
|
220
|
360
|
|
分級機功率kw
|
9
|
20.5
|
28.5
|
30.5
|
63
|
162
|
200
|
320
|
|
耗氣量≥m3/min
|
1
|
1.5
|
1.5
|
1.5
|
1.5
|
3
|
4
|
6
|
|
操作空間m
|
3*2*4
|
6*3*5
|
7*3*7
|
7*3*7
|
7*3*7
|
8*4*9
|
8*4*9
|
12*5*13
|

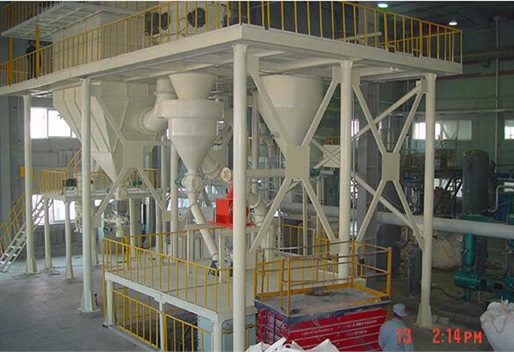

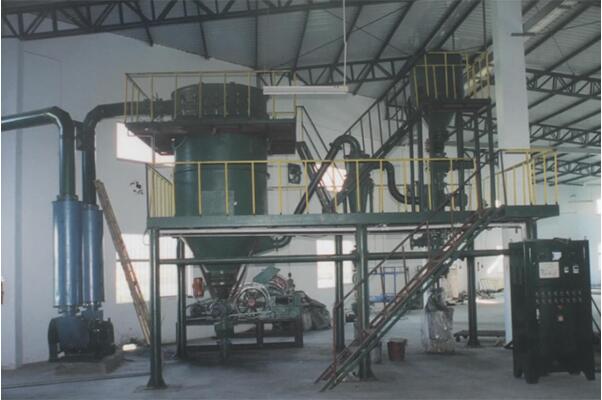

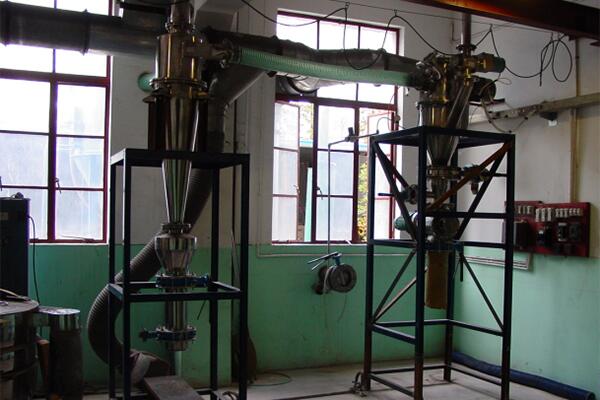

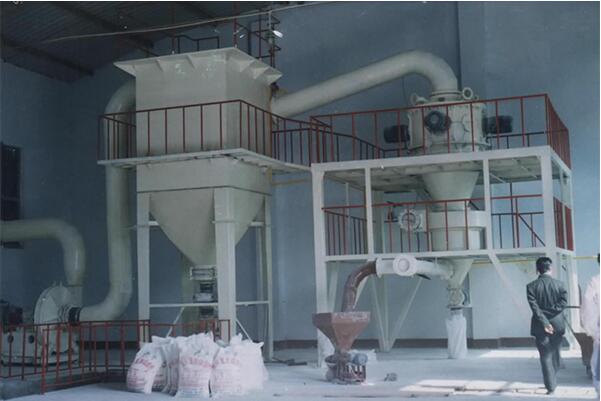

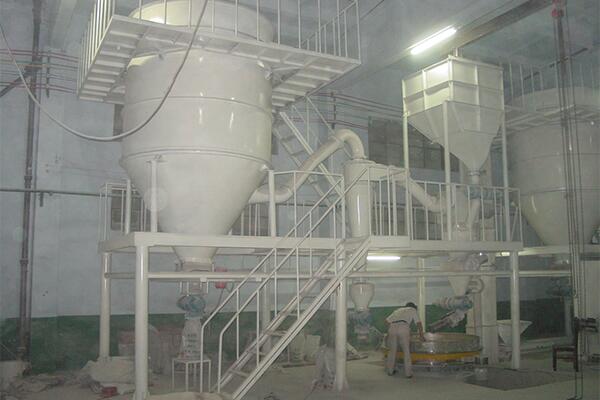

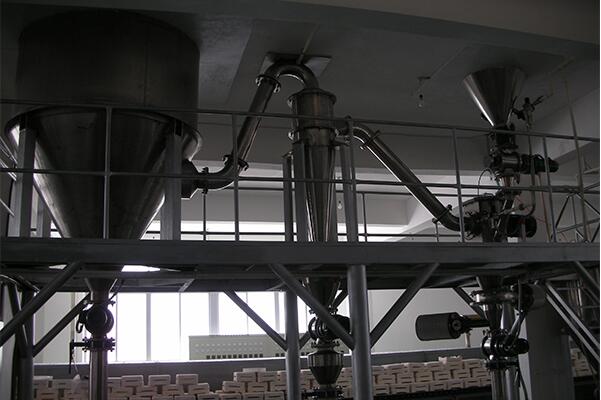

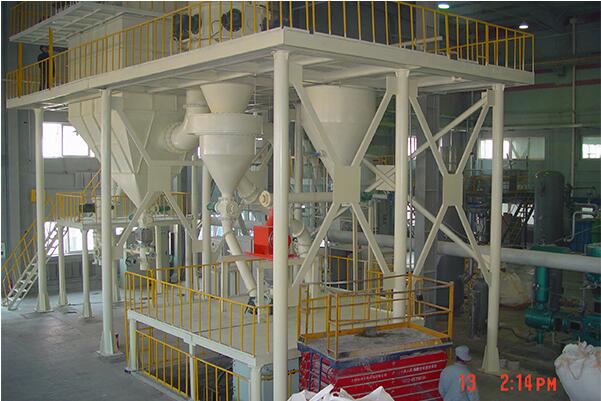

現場圖片
